Angles et courbes
Demander plus d'information ›Le maintien de l'orientation et de la vitesse du produit tout au long des virages de votre ligne de production est impératif pour obtenir à la fois une manutention douce du produit et un bon rendement. En intégrant des angles et des courbes dans la conception de votre système de convoyage, vous gagnez également de l'espace au sol, que ce soit sur une ou plusieurs voies de transport.
Selon les besoins du produit et de l'application, nous proposons trois modèles distincts de courbes et de virages pour convoyeurs. Les virages de convoyeur à petit rayon sont équipés de notre surface à galets Slip-Torque® exclusive, offrant un encombrement beaucoup plus faible de la machine. Nos virages de convoyeur à rouleaux coniques sont conçus pour les produits de plus grande taille qui ne peuvent pas s'adapter à nos courbes standard à petit rayon, et comportent des rouleaux coniques de grande surface à ajustement glissant sur des arbres entraînés. Si vous devez maintenir l'orientation et l'espacement des produits, nous proposons la courbe de convoyeur ZT (« zéro tangent »).
Caractéristiques / Avantages
- Nombreuses conceptions d'angles et de courbes permettant de s'adapter à un large éventail d'environnements et d'applications.
- Maintien de l'orientation du produit tout au long de la courbe
- Modèles disponibles en aluminium et en acier inoxydable sanitaire

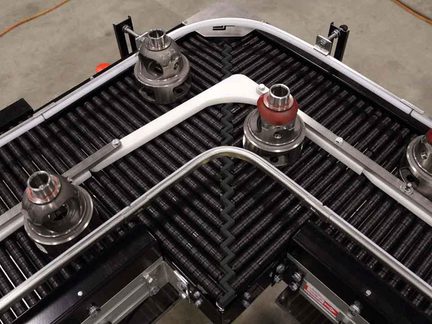

Les angles à faible rayon assurent la stabilité et la sécurité de la manutention, garantissant que vos produits restent protégés et indemnes durant tout un cycle de rotation, en réduisant fortement l'encombrement de la machine. Les angles motorisés à faible et à grande diagonale sont conçus pour maintenir l'orientation et la vitesse du produit dans les courbes à 45 et 90 degrés. Le petit rayon de virage sans plateaux fixes permet de gagner un espace précieux au sol. Les angles motorisés à 90 degrés peuvent transporter une ou plusieurs lignes de produits. Les virages bidirectionnels peuvent transporter simultanément une ou plusieurs lignes de produits. La pression de la ligne est réglée avec précision pour répondre aux exigences spécifiques de manutention des produits dans les angles. Shuttleworth propose des angles à faible rayon en aluminium et en acier inoxydable sanitaire.

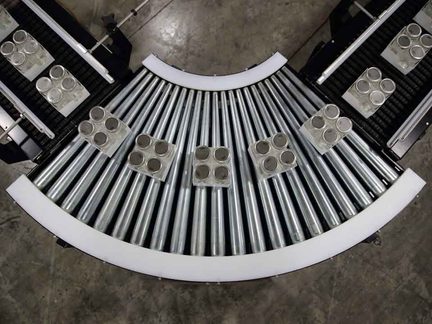

Conçus pour les produits de grande taille qui ne peuvent pas passer par un angle à faible rayon, les angles à rouleaux coniques utilisent des rouleaux en acier au carbone lisse à ajustement glissant conique, avec un tube zingué pour maintenir l'orientation du produit lorsqu'il est transporté dans un virage à 90°. La surface des rouleaux à faible écartement permet de transporter les petits produits en douceur et en toute sécurité.

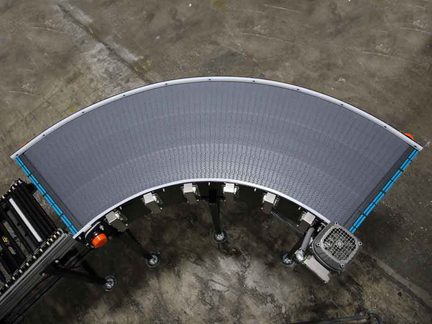

La bande à rayon zéro tangent est conçue spécifiquement pour le transport en courbe, sans sections droites, ce qui permet de maximiser tout l'espace disponible. Elle est dotée de la surface supérieure plane de la série 2100 d'Intralox, une surface lisse et fermée qui peut traiter une grande variété de tailles, de types et de configurations d'emballages, y compris les produits délicats (par exemple, les emballages sortant immédiatement d'une emballeuse sous film). Non disponible pour les environnements de lavage.
Shuttleworth's Corner and Curve conveyors are ideal for a number of industries including:
